ニッサン、ホンダ、マツダ、ミツビシ、スズキ 一部車種対応

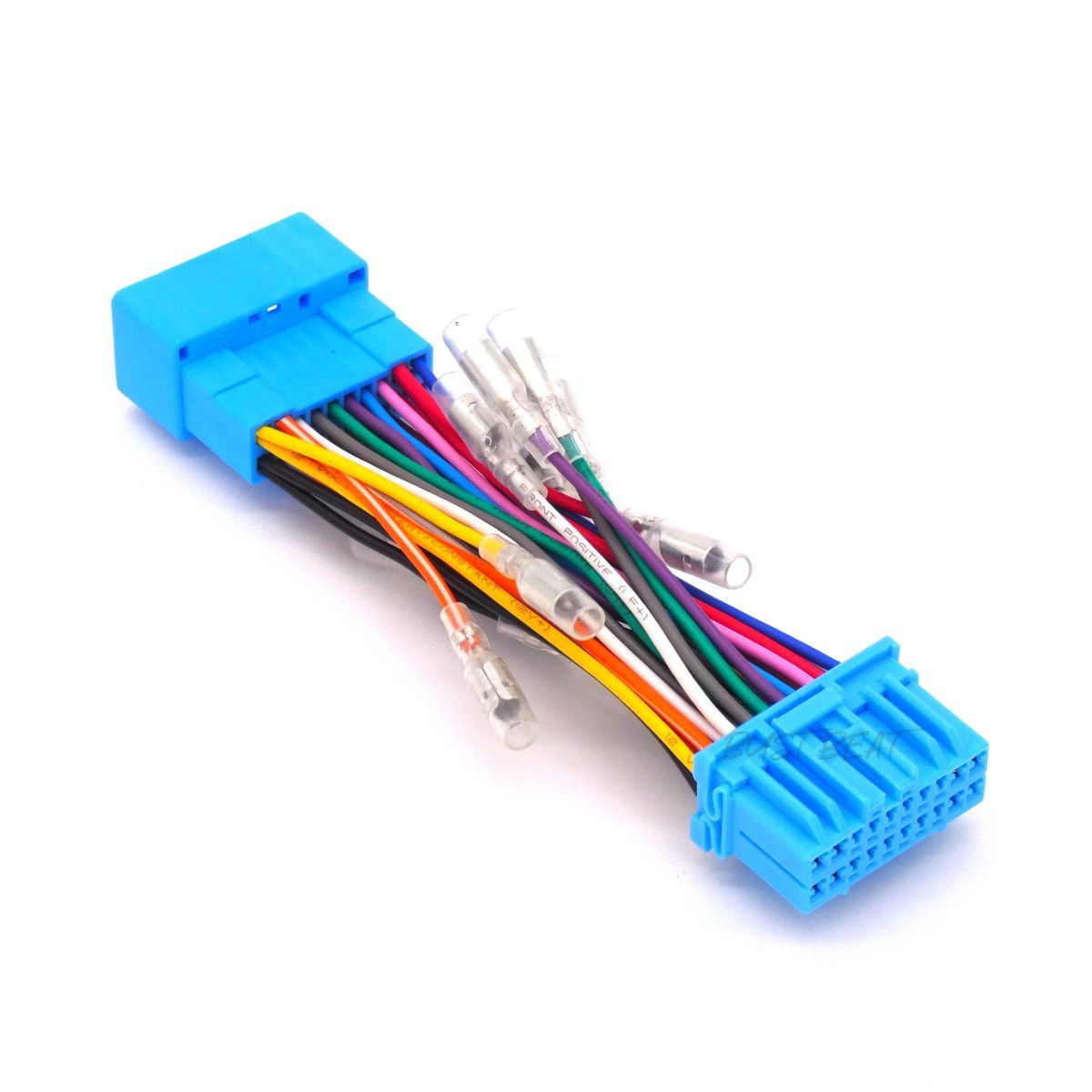

片側オス、片側メス 電源&スピーカー取り出し用 中継コネクター 20P

ドラレコ、ETCやLED、モニターなど取り付けの際の電源取得に便利な中継コネクター
ウーハーやツイーターなどスピーカーの増設に便利な取り出しケーブルです

エレクトロタップを使用しない為、車両側ケーブルを傷付ける事なく車両側配線とカーナビの
間に接続しカプラーオンで簡単に電源の取り出しが可能となります

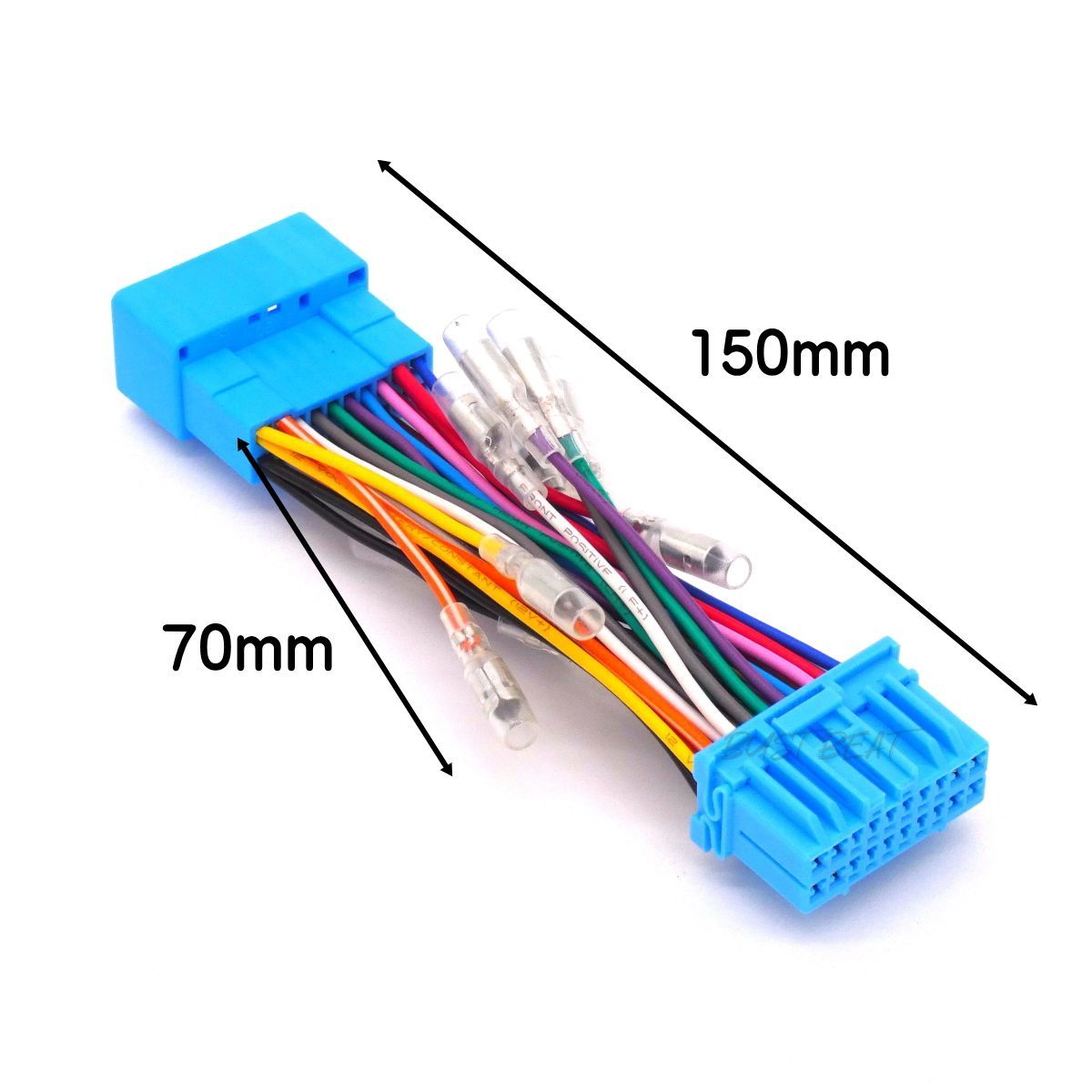

商品サイズ
全長：約150mm (端子含む)
取り出し配線：分岐から約70mm

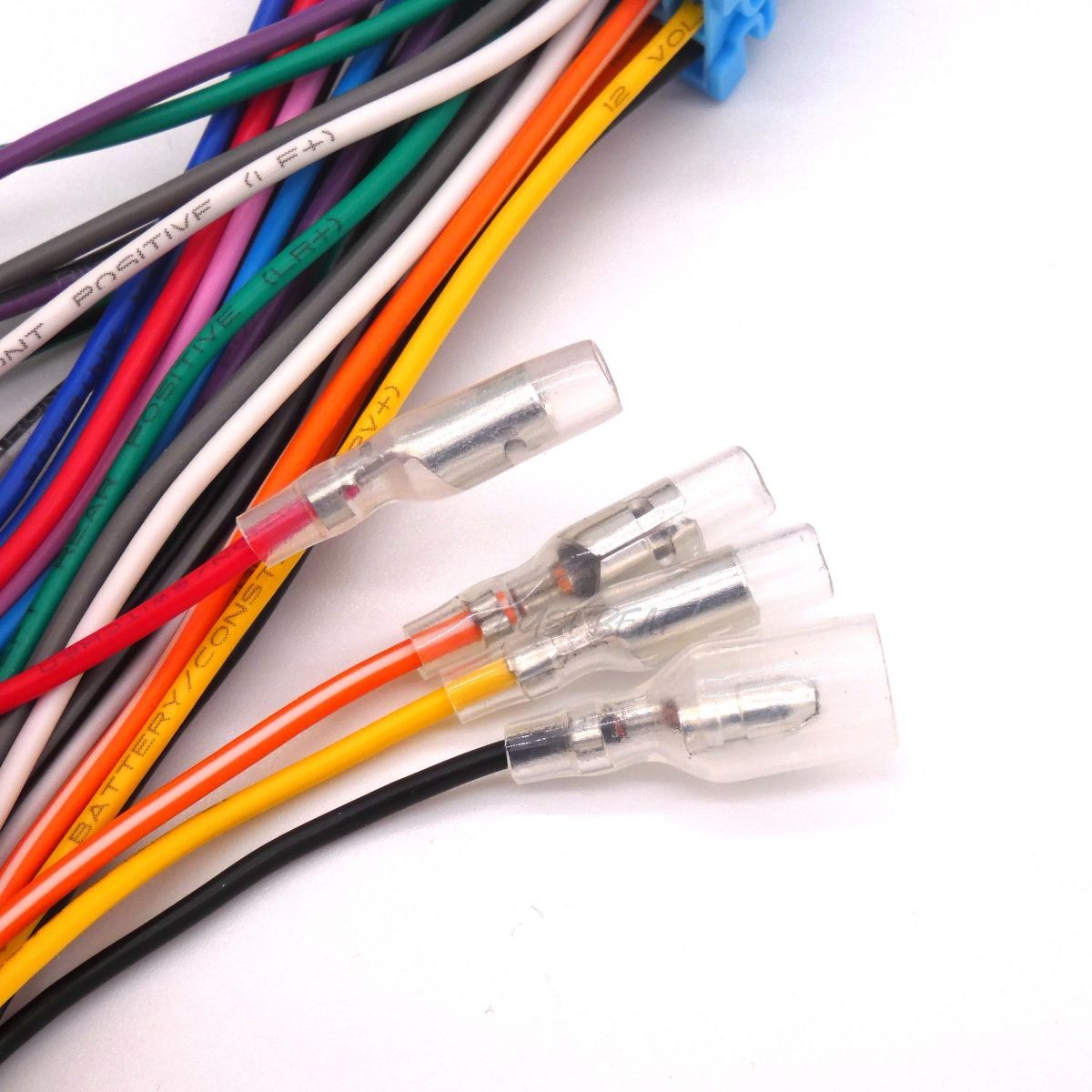

取り出し配線
橙：イルミネーション ギボシ端子メス
黄：バックアップ電源 ギボシ端子メス
赤：アクセサリー電源 ギボシ端子メス
黒：アース ギボシ端子オス

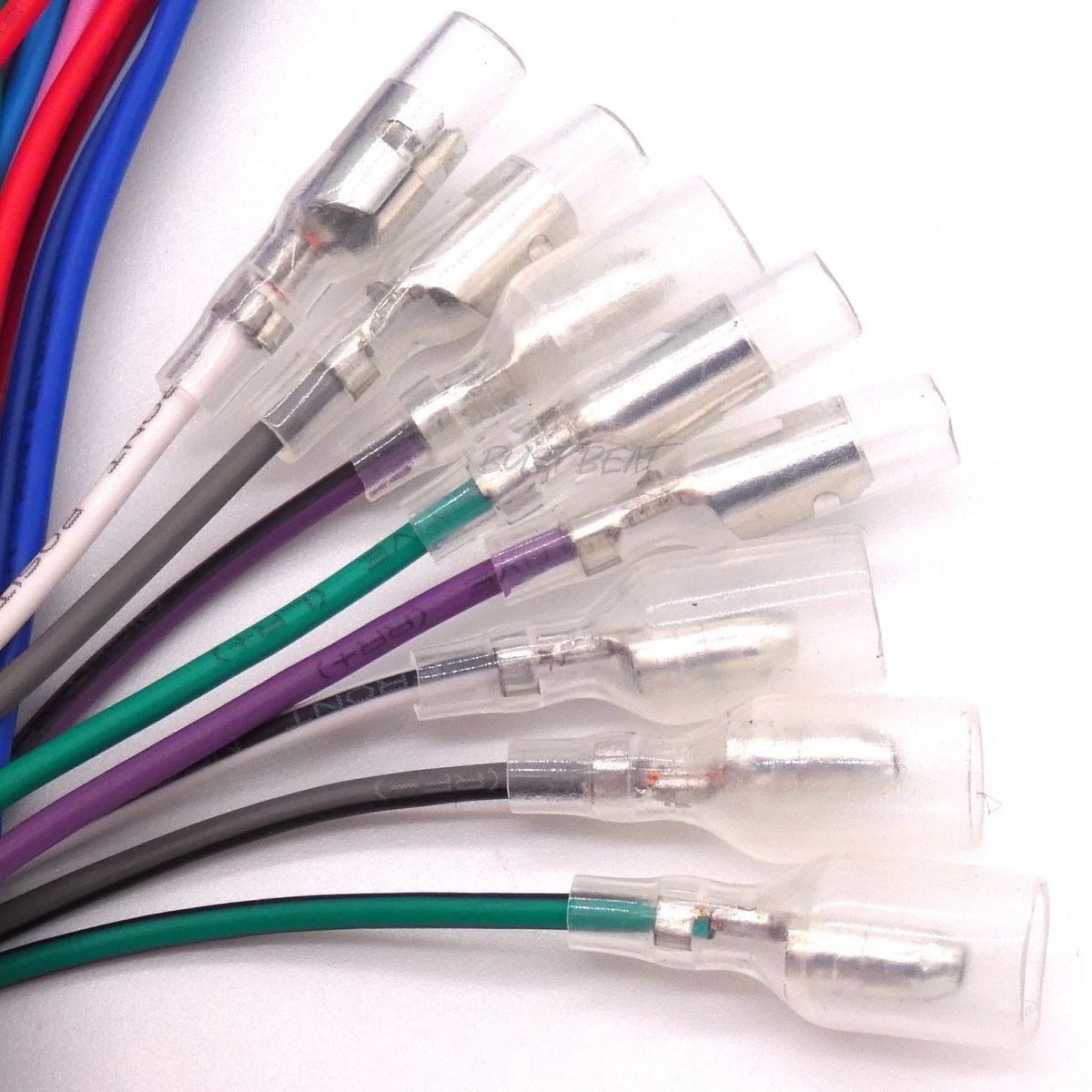

・フロントスピーカー L/R
・リアスピーカー L/R

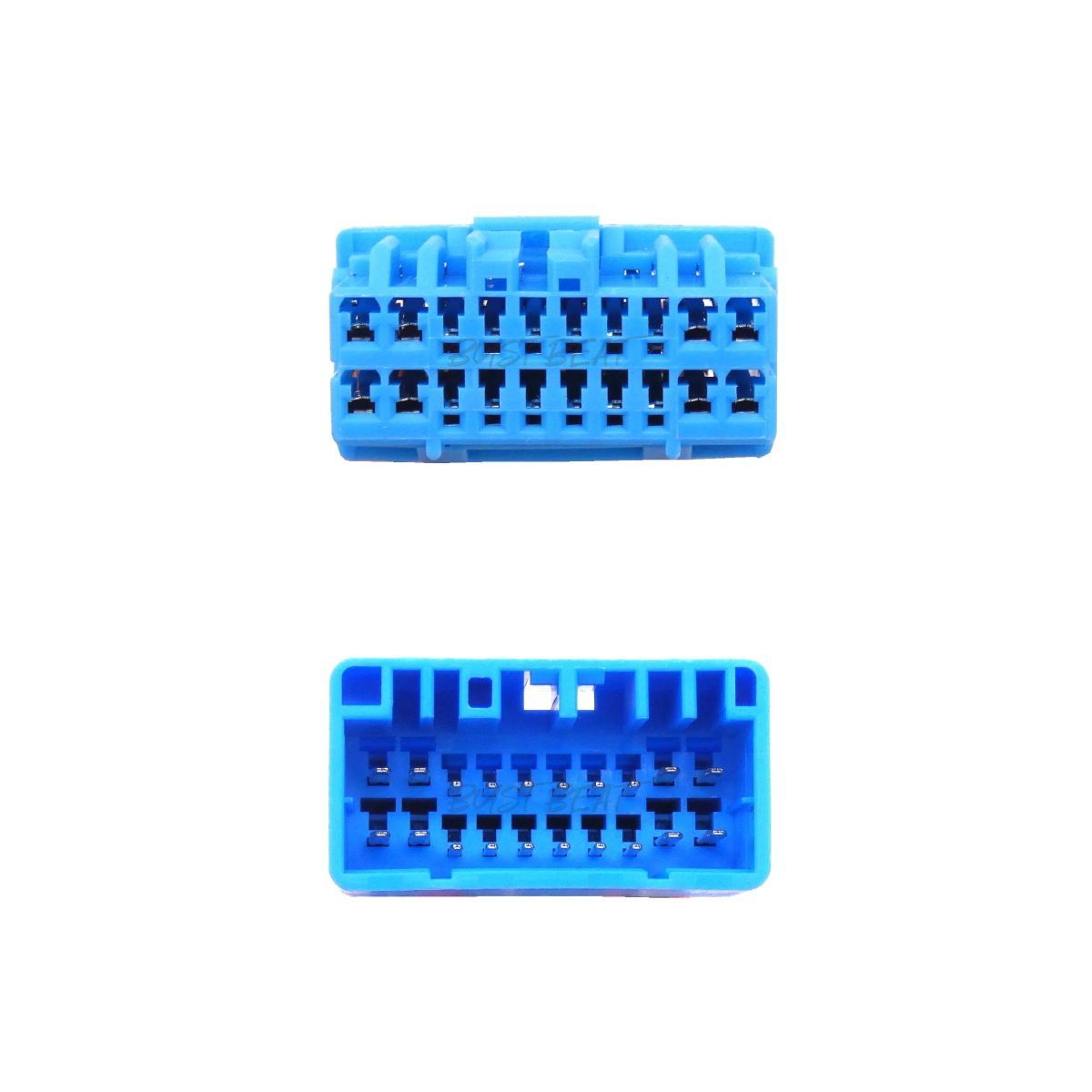

カプラーハウジング オス側→カーナビ20Pへ接続
カプラーハウジング メス側→車両側20Pを接続

セット内容
20ピン ケーブル × 1

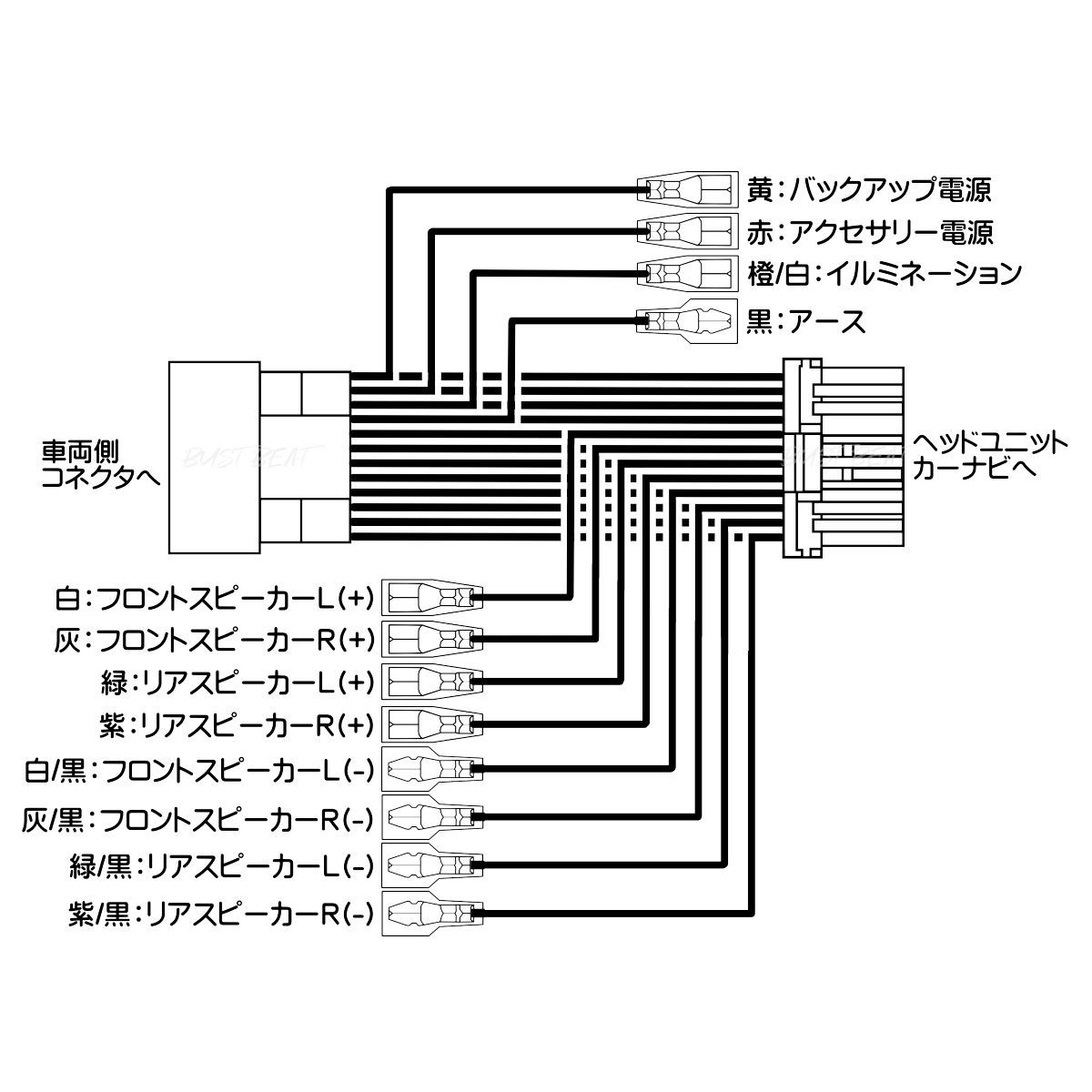

接続図 × 1

※ヒューズは装備しておりませんので適宜設置して下さい
※使用しない取り出し配線は絶縁処理を行って下さい
※全方位モニター装備車両はコネクター形状が異なる為、対応しておりません
必ずコネクター形状をご確認の上でお買い求め下さい
