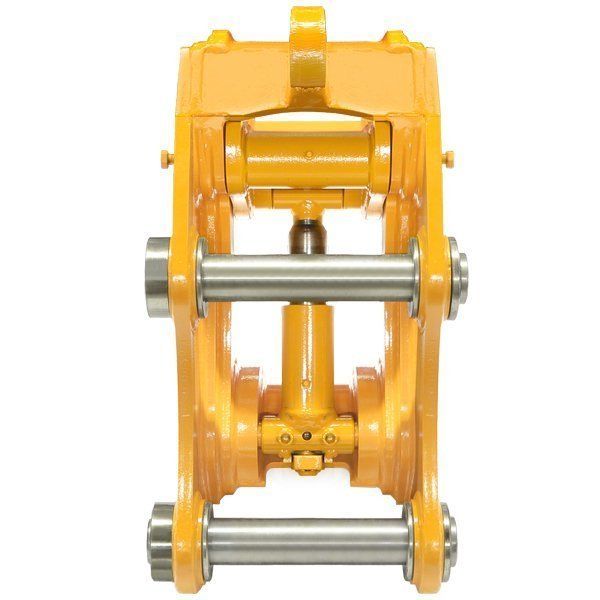

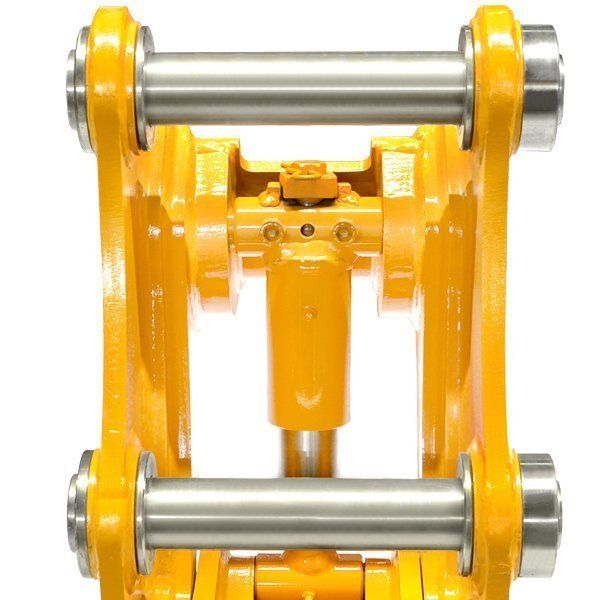

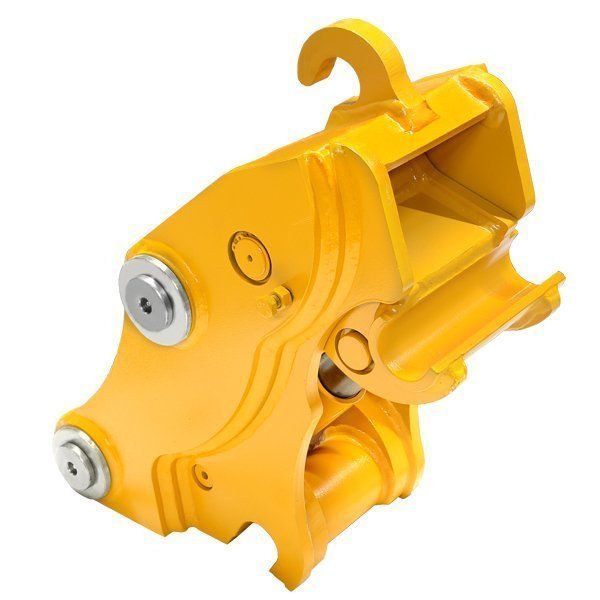

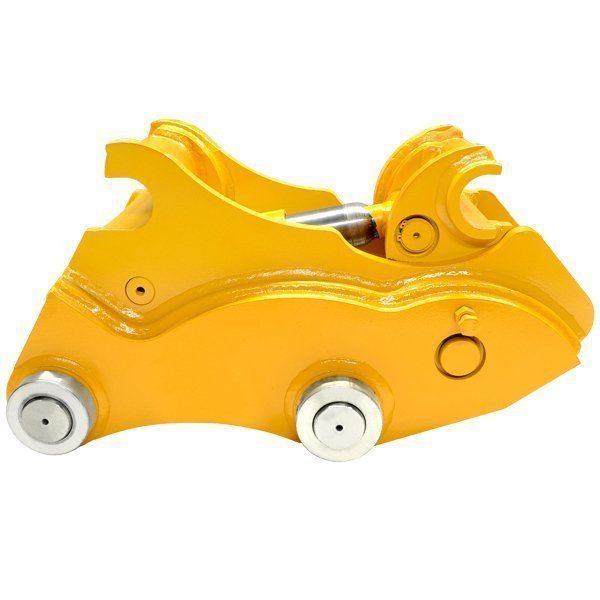

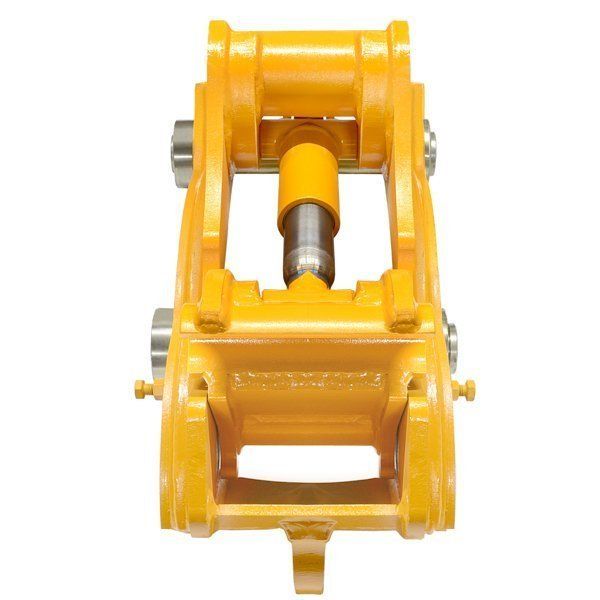

ユンボ・建機・重機用　バケット 交換用
クイックヒッチ　ファストロック クイックロック　アタッチメント

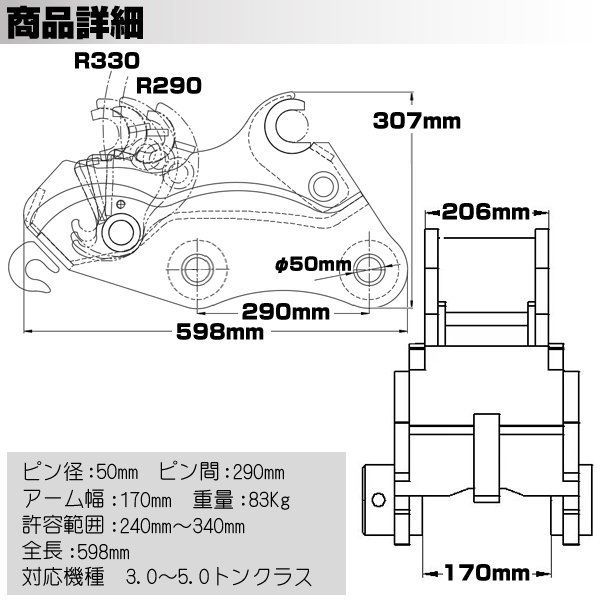

ピン径50mm　ピン間290mm　アーム幅170mm

ピン径 50mm
ピン間 290mm
アーム幅(車体側) 170mm
アーム幅(アタッチメント側) 206mm
重量 83㎏
※車体と装着予定アタッチメントの計測をし、
サイズが合うか確認をお願いします。

■適合
適合はあくまでも目安ですので、実車のピン径・ピン間・アーム幅を計測してください。
※車体と装着予定アタッチメントの計測をし、サイズが合うか確認をお願いします。
　
IHI
50Z　55J　55UJ　65UJ　70Z　70Z-2　80NX　80NX-3　80VX　IS05S　IS50F　
IS50F2　IS50F-2　IS50G　IS50G2　IS50GX　IS50GX2　IS50GX3　IS50S　IS50S-1　
IS50S2　IS50S-2　IS50UJ　IS50Z　IS55J　IS55J2　IS55J3　IS55N　IS55N2　
IS55N3　IS55UJ　IS55UJ-1　IS55UJ-2　IS55UX　IS55UX2　IS65UJ　IS80NX　
IS80UX-2　IS80V4　IS80VX3
　
クボタ
KH18
　
住友建機
S130　S135UX

■購入前
こちらの商品は運送業者支店留めでの発送となります。
ご住所までの配送は承っておりません。
必ず実車に装着されている、ピン径・ピン間・アーム幅をお調べください。
お客様のご使用方法（軽作業・重作業など）により、一概に適合案内が出来ませんので、
ピン径・ピン間・アーム幅を計測して、お客様のご使用方法に適した物をお求めください。

・ピン径は同じ数値の物をお求めください。
・ピン間はバケットの開閉に関係しますが、若干の±は問題ありません。
・アーム幅は、記載数値より実車が狭い場合は、サービスのシムにて調整してください。
(それでも足りない場合は、別途ご購入ください）
・取付けされるアタッチメントのアーム幅も必ずご確認ください。
クイックヒッチのアタッチメント側アーム幅と必ずご比較頂き、
お取り付けできるか確認をお願いします。

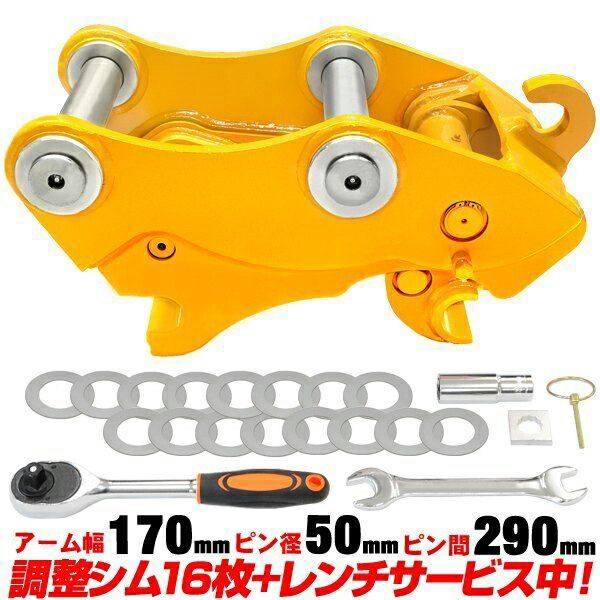

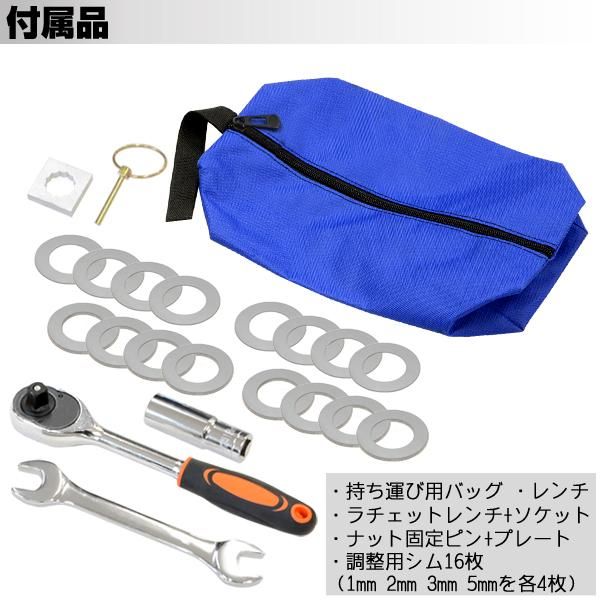

■付属品

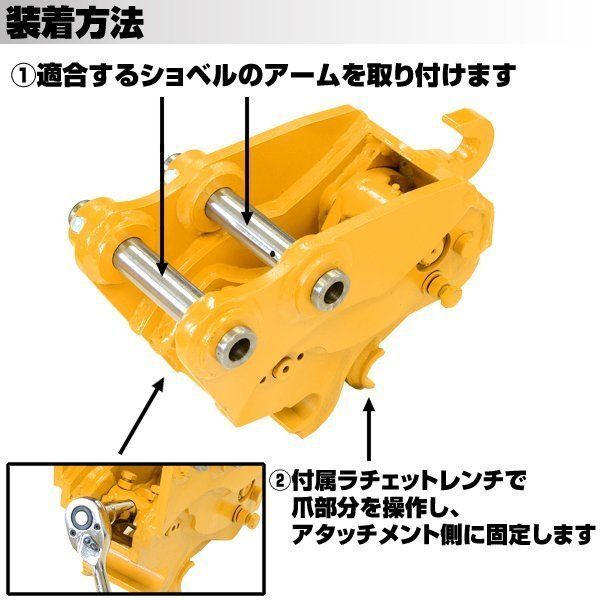

・ピン 2本（焼入れ・グリス穴付）　・ラチェットレンチ（写真をご確認ください）
・調整シム（1mm・2mm・3mm・5mmを、各4枚 計16枚付属します。
用途に合わせてお使いください）

■発送方法に関して
記載送料は運送業者支店留め時の送料です
運送業者支店留めでの発送となります。
ご住所までの配送は承っておりません。
お客様にて、支店に引き取りをお願いします。
